Fahrradaufbau verstehen - Rahmen, Antrieb, Bremsen

Der Aufbau eines Fahrrads wirkt auf den ersten Blick schlicht, ist technisch aber ein sauber abgestimmtes System aus Rahmen, Antrieb, Laufrädern, Lenkung und Bremsen. Wer versteht, wie diese Teile zusammenspielen, kann ein Rad besser beurteilen, gezielter warten und bei Umbauten typische Fehler vermeiden. Genau darum geht es hier: um die wichtigsten Bauteile, ihre Aufgabe und die Frage, warum verschiedene Fahrradtypen sich trotz ähnlicher Grundlogik spürbar anders fahren.

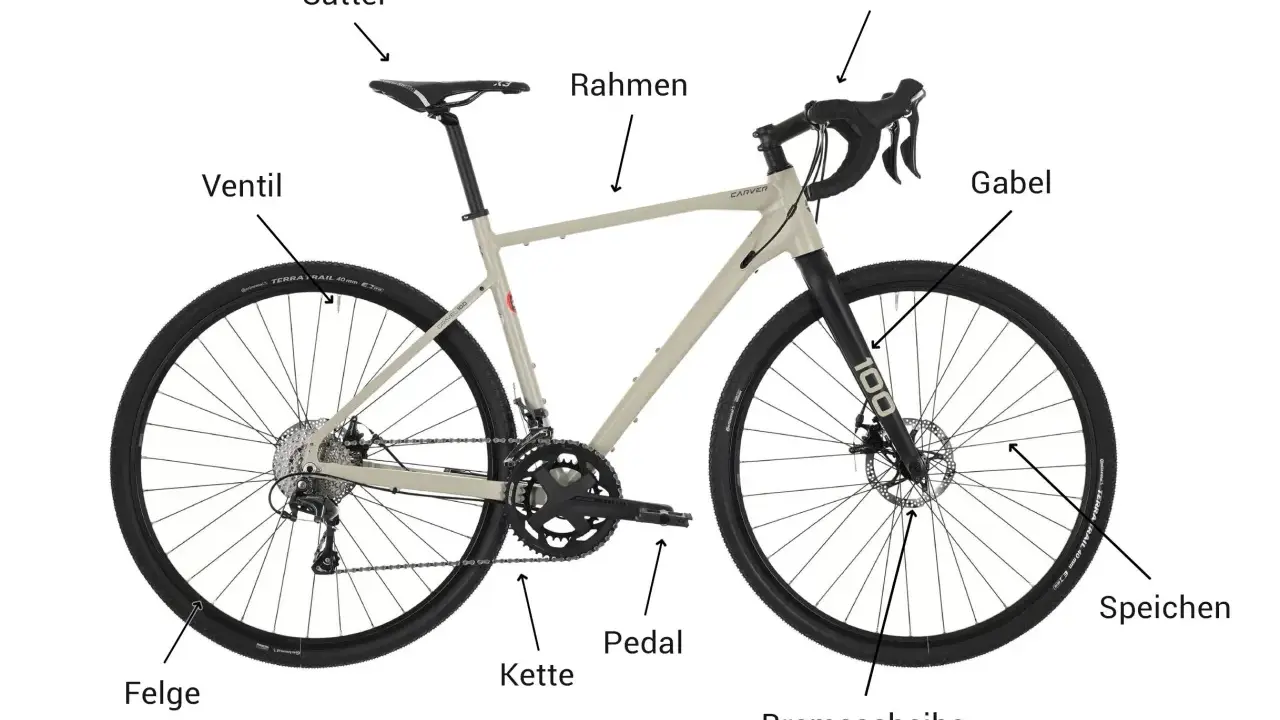

So ist ein Fahrrad mechanisch aufgebaut

Ich denke bei einem Fahrrad immer zuerst in Baugruppen. Das hilft, weil kein Teil für sich allein funktioniert: Der Rahmen trägt, die Gabel lenkt, die Laufräder rollen, der Antrieb übersetzt die Kraft und die Bremsen begrenzen die Geschwindigkeit. Erst wenn diese Ebenen sauber zusammenpassen, fühlt sich ein Rad stimmig an.

Der Rahmen ist dabei das Zentrum, an dem fast alles hängt. Von hier aus wird klar, welche Achsstandards, Lagerarten, Bremsaufnahmen und Anbauteile überhaupt möglich sind. Deshalb ist der erste Blick auf ein Rad nie nur optisch, sondern immer strukturell. Damit ist die Grundlogik gesetzt, jetzt lohnt sich der Blick auf die tragenden Teile im Detail.

Rahmen, Gabel und Steuersatz tragen die Kräfte

Der Rahmen ist das eigentliche Rückgrat des Fahrrads. Er verbindet Vorder- und Hinterrad, nimmt Sitz, Pedalkraft und Fahrstöße auf und legt fest, wie kompakt, sportlich oder komfortabel sich ein Rad anfühlt. Ich trenne hier bewusst zwischen Tragstruktur und Fahrgefühl, denn viele Käufer unterschätzen, wie stark die Geometrie das spätere Fahren prägt.

• Steuerrohr ist das Rohr im Vorderbereich des Rahmens, in dem der Steuersatz sitzt.
• Oberrohr und Unterrohr verbinden den vorderen mit dem hinteren Rahmenteil und geben dem Rahmen seine Form.
• Sitzrohr nimmt die Sattelstütze auf und bestimmt mit über die Sitzposition.
• Kettenstreben und Sitzstreben bilden den Hinterbau und führen das Hinterrad.
• Tretlagergehäuse ist die Lageraufnahme im unteren Rahmenbereich, an der Kurbel und Antrieb arbeiten.
• Ausfallenden sind die hinteren Aufnahmepunkte für die Achse des Hinterrads.

Die Geometrie entscheidet fast immer mit. Ein steilerer Lenkwinkel macht das Rad wendiger, ein flacherer ruhiger. Kürzere Kettenstreben lassen das Rad agiler wirken, längere bringen mehr Laufruhe und oft mehr Platz für Reifen oder Gepäck. Stack und Reach sind dafür die zwei Maße, auf die ich zuerst schaue: Stack beschreibt die Höhe des Vorderbaus, Reach die horizontale Länge bis zum Cockpit. Zusammen bestimmen sie, ob man aufrecht, gestreckt oder sportlich tief sitzt.

Beim Material gilt für mich eine einfache Faustregel: Stahl ist oft angenehm elastisch und gut reparierbar, Aluminium ist weit verbreitet und leicht, Carbon erlaubt sehr gezielte Formgebung und geringes Gewicht, verlangt aber saubere Montage und sorgfältige Kontrolle. Das Material ändert das Fahrgefühl, aber nicht die Grundarchitektur. Modernen Rahmen sieht man außerdem immer öfter integrierte Leitungen und interne Zugführung an. Das wirkt aufgeräumt, macht Servicearbeiten aber aufwendiger, wenn später etwas getauscht werden muss. Von der tragenden Struktur ist es nur ein kleiner Schritt zur Frage, wie die Kraft überhaupt ins Hinterrad kommt.

Antrieb und Übersetzung bringen die Kraft nach hinten

Beim Antrieb geht es um zwei Dinge: Wie wird die Kraft der Beine aufgenommen, und wie wird sie in eine passende Übersetzung verwandelt? Der Kraftweg ist einfach, aber wichtig: Pedale und Kurbel drehen das Tretlager, die Kurbel treibt Kette oder Riemen an, und am Hinterrad wird daraus Vortrieb. Genau hier zeigt sich, ob ein Fahrrad für Stadt, Tour, Gelände oder sportliche Einsätze gebaut wurde.

Ein 1x-Antrieb arbeitet mit einem Kettenblatt vorne und vereinfacht die Bedienung. Das ist im Gelände und auf Gravel oft die beste Lösung, weil weniger Teile störanfällig sind. Ein 2x-Antrieb bietet feinere Abstufungen und ist für lange Touren oder schnelle Straßenetappen interessant, wenn man möglichst genau zwischen Trittfrequenzen wählen will. Entscheidend ist nicht die Zahl der Gänge allein, sondern die Breite und Abstufung der Übersetzung.

Die Kettenlinie, also die gedachte Flucht zwischen Kettenblatt, Kette und Kassette, muss ebenfalls stimmen. Wenn sie schief ist, läuft der Antrieb lauter, verschleißt schneller und schaltet unter Last unpräziser. Bei Pedelecs kommt eine weitere Ebene dazu: Motor, Akku und Sensoren werden in die Grundstruktur integriert. Der Motor sitzt heute meist tief und zentral am Tretlager, der Akku oft im Unterrohr oder am Gepäckträger. Typische Akkukapazitäten liegen je nach System häufig im Bereich von etwa 400 bis 800 Wh, und die Motorunterstützung bewegt sich je nach System und Einsatzzweck oft im Bereich von rund 50 bis 85 Nm. Das macht das Rad kräftiger, aber auch schwerer und technisch enger verzahnt. Wer ein E-Bike aufbaut oder kauft, muss deshalb nicht nur auf Leistung, sondern auch auf Servicezugang, Kabelführung und Systemkompatibilität achten. Damit ist die Kraftübertragung geklärt, als Nächstes zählen Rollverhalten und Verzögerung.

Laufräder und Bremsen bestimmen Tempo, Grip und Kontrolle

Ein Laufrad ist mehr als nur ein rundes Teil mit Luft. Es besteht aus Nabe, Speichen, Felge, Reifen und Achse und trägt einen großen Teil der Fahrdynamik. Je leichter und steifer das Laufrad, desto direkter fühlt sich das Rad an. Je komfortabler Reifen und Felgenaufbau, desto besser werden Unebenheiten geschluckt. In der Praxis ist das Zusammenspiel aus Reifenbreite, Luftdruck und Felgenbreite oft spürbarer als ein minimal anderes Rahmengewicht.

Bei der Dimensionierung ist der Einsatzzweck entscheidend. 27,5- und 29-Zoll-Laufräder prägen viele Mountainbikes, während im Gravel- und Trekkingbereich häufig 28-Zoll- oder 700C-Formate eingesetzt werden. Die Zahl allein sagt aber noch nichts über das Fahrgefühl aus, weil Reifenbreite, Profil und Felgeninnenmaß mindestens genauso stark mitreden.

Wichtig ist auch der Achsstandard. Steckachsen haben den Schnellspanner in vielen sportlichen Bereichen weitgehend verdrängt, weil sie Laufrad und Bremsscheibe präziser führen und seitlich mehr Stabilität bringen. Das ist kein Detail am Rand, sondern eine Frage von Passgenauigkeit und Fahrgefühl. Wer Laufräder tauscht, merkt sehr schnell, wie streng moderne Rahmen auf die richtige Achslänge und den passenden Nabenstandard reagieren.

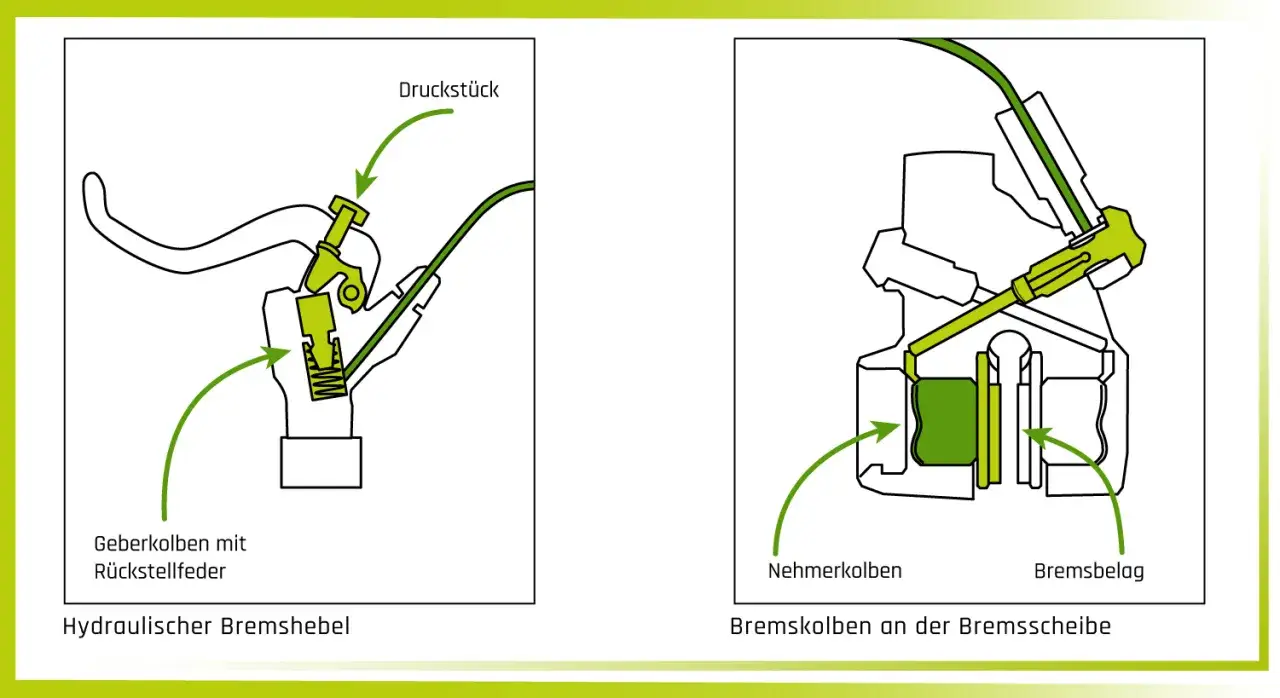

Ich bevorzuge bei modernen Rädern klar die Scheibenbremse, wenn Einsatzbereich und Budget das hergeben. Sie bremst kontrollierter und bleibt auch bei Regen berechenbar. Wichtig ist aber, dass Bremsscheibe, Aufnahme, Sattel und Hebel zusammenpassen, sonst verliert man genau die Vorteile, die man eigentlich kaufen wollte. Rollen und Bremsen sind damit eng verbunden, doch beim Zusammenbau entscheidet erst die exakte Montage über ein sauberes Ergebnis.

Wie die Baugruppen beim Zusammenbau zusammenspielen

Ein Fahrrad lässt sich nicht beliebig aus Einzelteilen zusammenwürfeln. Der Rahmen gibt die Standards vor, und diese Standards bestimmen fast jeden weiteren Schritt. Ich schaue bei einem Aufbau deshalb immer zuerst auf die Schnittstellen: Steuerrohr und Steuersatz, Tretlagerstandard, Achsstandard, Bremsaufnahme, Sattelstützendurchmesser, Reifenfreiheit und Zugführung. Wenn diese Punkte nicht zusammenpassen, hilft auch das beste Einzelteil nicht weiter.

1. Zuerst wird der Rahmen geprüft, denn er legt Größe, Geometrie und Kompatibilität fest.
2. Danach kommen Gabel, Steuersatz und Vorbau, damit der Vorderbau spielfrei und sauber geführt ist.
3. Im nächsten Schritt folgen Tretlager und Kurbel, also das Herz des Antriebs.
4. Dann werden Laufräder, Reifen und Bremsen montiert, weil hier die Achs- und Aufnahmefrage sauber sitzen muss.
5. Anschließend kommen Schaltung, Kette oder Riemen und die exakte Ausrichtung der Antriebslinie.
6. Zum Schluss werden Cockpit, Sattel, Licht und Anbauteile eingestellt.

Lesen Sie auch: Hinterrad mit Nabenschaltung ausbauen - so geht's sauber

Die häufigsten Passungsfehler

• Falscher Steuersatz oder Gabelschaft führt zu Spiel, falscher Bauhöhe oder schlicht zu einem Teil, das nicht montiert werden kann.
• Unpassendes Innenlager verursacht Knacken, Fehlermontagen oder frühzeitigen Verschleiß.
• Nicht kompatible Bremsaufnahme zwingt zu Adaptern oder macht die gewünschte Bremse unmöglich.
• Falsche Achsstandard-Lösung verhindert, dass das Laufrad überhaupt in den Rahmen passt.
• Zu enge Reifenfreiheit sorgt bei Schmutz, Schnee oder breiteren Pneus sofort für Probleme.
• Unsaubere Drehmomente sind besonders bei Carbon kritisch, weil zu viel oder zu wenig Anzug schnell Folgeschäden erzeugt.

Gerade bei Pressfit-Lagern, also eingepressten Tretlagern, zeigt sich, ob Rahmen und Lager wirklich exakt zusammenarbeiten. Wenn die Toleranzen nicht stimmen, wird aus einem technisch modernen System schnell ein klapperndes Problem. Deshalb lohnt sich nicht nur die Frage, was verbaut wird, sondern auch, wie sauber die Montage erfolgt. Von hier aus ist der Sprung zu den unterschiedlichen Fahrradtypen klein, denn dort verschieben sich die Prioritäten deutlich.

Unterschiede zwischen City, Gravel, MTB und E-Bike

Die Grundarchitektur bleibt bei fast allen Fahrrädern gleich, aber die Gewichtung verschiebt sich je nach Einsatz. Ein Stadtrad braucht Alltagstauglichkeit und wenig Pflege, ein Gravelbike Balance zwischen Straße und Schotter, ein MTB maximale Kontrolle im Gelände und ein E-Bike zusätzliche Technik für Unterstützung und Reichweite. Genau deshalb sehen zwei Räder mit ähnlicher Grundform im Detail sehr unterschiedlich aus.

Für Bikepacking ist vor allem spannend, dass ein Rad nicht nur bequem, sondern auch belastbar sein muss. Ich achte dann besonders auf stabile Laufräder, ausreichende Reifenfreiheit, gute Montagepunkte und eine Geometrie, die auch mit Gepäck ruhig bleibt. Ein sehr integriertes, aufgeräumtes Rad ist optisch attraktiv, aber nicht automatisch die bessere Wahl für große Lasten. Das führt direkt zur Frage, wie man ein Fahrrad im Alltag und beim Gebrauchtkauf sinnvoll prüft.

Was ich beim Prüfen eines Fahrrads zuerst ansehe

Wenn ich ein Rad bewerte, gehe ich nie nur nach der Ausstattungsliste. Ich prüfe zuerst, ob das System als Ganzes stimmig ist. Ein technisch bescheidenes Fahrrad kann sehr gut sein, wenn Geometrie, Aufbau und Einsatzbereich zusammenpassen. Umgekehrt wirkt ein teuer ausgestattetes Rad oft nur dann überzeugend, wenn die Basis sauber konstruiert ist.

• Rahmengröße und Sitzposition müssen zum Körper passen, sonst helfen auch hochwertige Teile nur begrenzt.
• Steuersatz und Tretlager dürfen kein Spiel oder Knacken zeigen, weil hier die Last zusammenläuft.
• Laufräder sollten gerade laufen, ohne Seitenschlag oder spürbare Lagerprobleme.
• Bremsen müssen trocken, gleichmäßig und ohne schleifende Geräusche arbeiten.
• Antrieb sollte sauber schalten oder, bei Riemen und Nabenschaltung, ruhig und geräuscharm laufen.
• Rahmen und Ausfallenden verdienen bei gebrauchten Rädern besondere Aufmerksamkeit, vor allem rund um Steuerrohr, Tretlager und Hinterbau.
• Carbonrahmen prüfe ich zusätzlich sehr genau auf Druckstellen, matte Bruchzonen und untypische Geräusche.

Der beste Blick auf den Fahrradaufbau ist immer der auf das Zusammenspiel, nicht nur auf einzelne Marken oder Einzelteile. Wer versteht, wie Rahmen, Antrieb, Laufräder und Bremsen zusammenarbeiten, erkennt schneller, ob ein Rad technisch gut gedacht ist oder nur gut aussieht. Genau darin liegt der eigentliche Mehrwert dieses Themas: weniger Rätselraten, mehr Sicherheit bei Auswahl, Wartung und Umbau.
