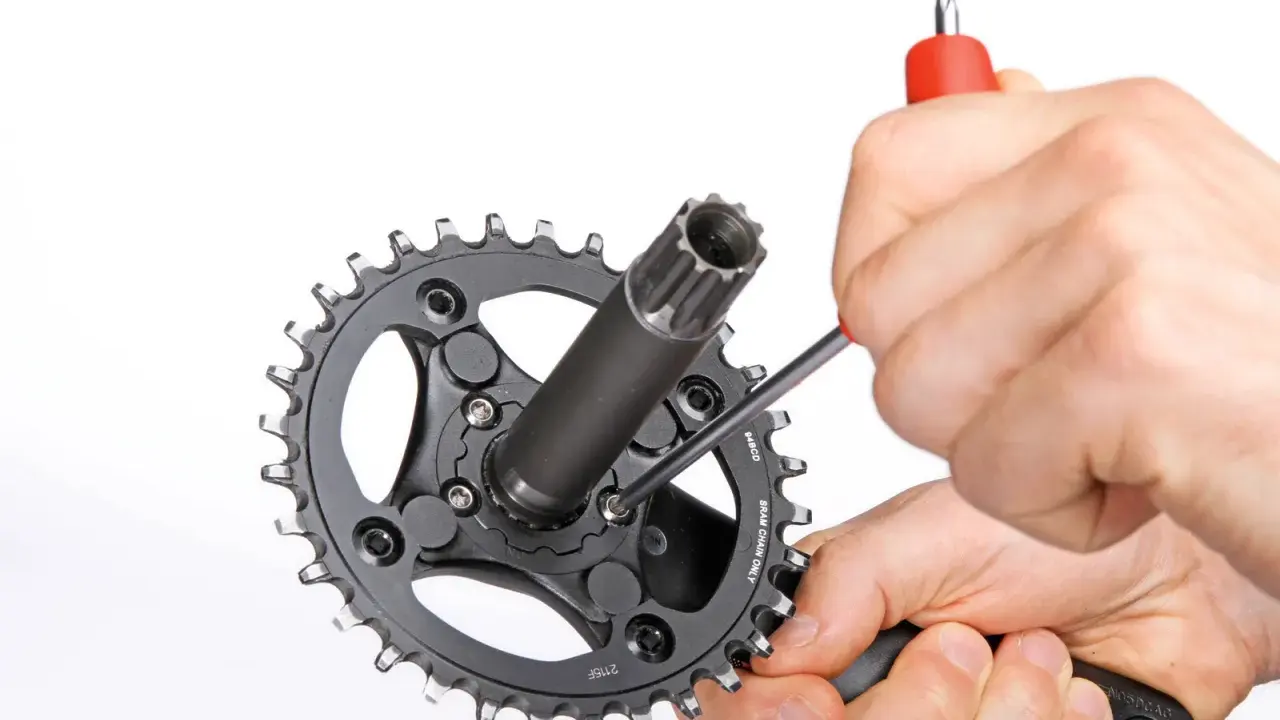

Eine SRAM-Kurbel sauber zu demontieren ist vor allem eine Frage der Reihenfolge. Bei DUB, GXP und älteren Systemen sind die Handgriffe unterschiedlich, und genau dort entstehen die meisten Schäden. In diesem Artikel zeige ich Schritt für Schritt, wie ich beim Ausbau vorgehe, welches Werkzeug wirklich nötig ist und woran du erkennst, ob nur der Kurbelarm oder auch das Innenlager geprüft werden muss.
Die wichtigsten Schritte und Unterschiede vor dem Start

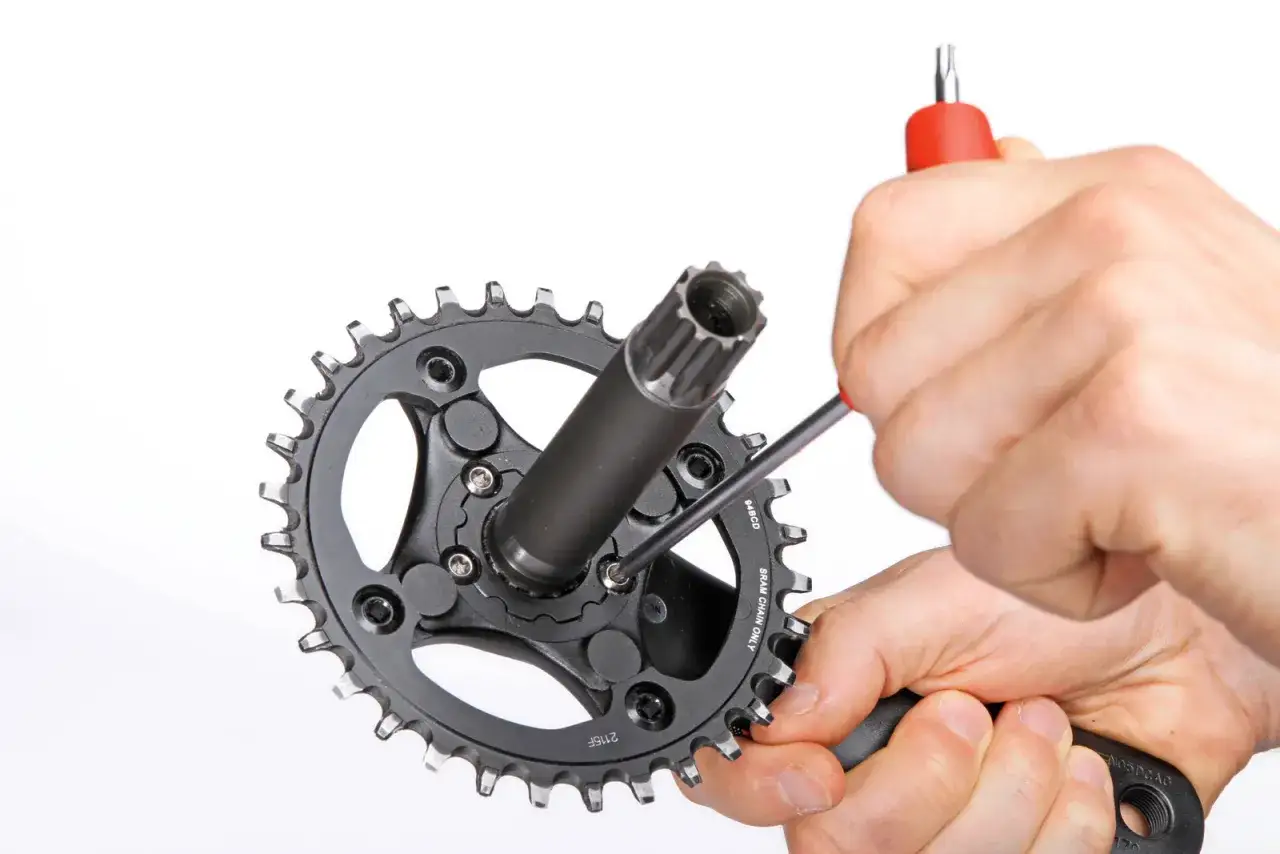

- DUB-Kurbeln löse ich mit 8-mm-Inbus und 2-mm-Inbus am Vorspannungseinsteller, danach arbeite ich mit leichten Schlägen, nicht mit Gewalt.
- Vor dem Ausbau bestimme ich zuerst den Kurbeltyp, denn DUB, GXP/24 mm und ältere Vierkant- oder ISIS-Systeme werden nicht gleich demontiert.
- Ein sauberer Arbeitsplatz mit Montageständer, Fett, Lappen und dem passenden Werkzeug spart Zeit und verhindert Schäden an Achse und Lager.
- Wenn die Kurbel klemmt, steckt oft nicht die Kurbelschraube fest, sondern der Vorspannungseinsteller oder das Innenlager hat bereits Spiel oder Laufgeräusche.
- Beim Wiedereinbau sind die Spacer-Reihenfolge, die richtige Vorspannung und das passende Drehmoment entscheidend.
Welche SRAM-Kurbel vor dir liegt
Bevor ich auch nur einen Inbus ansetze, ordne ich den Aufbau ein. Das ist bei SRAM wichtiger, als viele denken, weil die aktuelle DUB-Plattform anders funktioniert als ältere GXP- oder Vierkantlösungen. Moderne Kurbeln erkenne ich meist an der Kombination aus Kurbelschraube, Achsdurchmesser und einem separaten Vorspannungseinsteller auf der Nichtantriebsseite.
| System | Woran ich es erkenne | Typischer Ausbau | Praxis-Hinweis |
|---|---|---|---|
| DUB | 8-mm-Kurbelschraube, 2-mm-Vorspannungseinsteller | Schraube lösen, Vorspannung freigeben, Kurbelarm und Achse kontrolliert herausnehmen | Der Einsteller muss vor dem Herausziehen wirklich frei sein |
| GXP / 24 mm | 24-mm-Achse, meist klassische Kurbelverschraubung | Schraube lösen, Arm abziehen, Achse aus dem Lager führen | Wenn es hakt, ist oft das Lager selbst die Ursache |
| Ältere Vierkant-, ISIS- oder PowerSpline-Kurbeln | Kein moderner Vorspannungseinsteller, oft andere Befestigung in der Kurbelmitte | Kurbelabzieher verwenden | Hier hilft kein Hammer als Ersatz für das richtige Werkzeug |
Wenn du nur den Kurbelarm ausbauen willst, bleibt das Innenlager oft im Rahmen. Das ist normal und kein Fehler. Der Lagerausbau ist ein eigener Arbeitsschritt, den ich erst dann angehe, wenn ich tatsächlich Lager, Dichtungen oder Spacer mit prüfen will. Wenn das System einmal klar ist, wird die Werkzeugwahl deutlich einfacher.
Werkzeug und Vorbereitung
SRAM weist in den Handbüchern ausdrücklich darauf hin, dass für den Ausbau sauberes Arbeiten und die passenden Werkzeuge wichtig sind. In der Praxis brauche ich nicht viel, aber ich brauche das Richtige. Der Unterschied zwischen sauberem Ausbau und beschädigtem Kurbelkopf ist oft nur ein schlecht sitzender Bit oder zu viel Druck.
| Werkzeug | Wofür ich es nutze |
|---|---|
| 8-mm-Inbus | Kurbelschraube lösen |
| 2-mm-Inbus | Vorspannungseinsteller freigeben |
| Gummihammer oder Kunststoffhammer | Achse nur leicht aus dem Lager lösen |
| Drehmomentschlüssel | Für die spätere Montage mit korrektem Anzug |
| Fett und sauberes Tuch | Kontaktflächen reinigen und beim Wiedereinbau schützen |
| Kurbelabzieher | Nur bei älteren SRAM- oder Truvativ-Kurbeln mit passender Aufnahme |
Ich lege mir außerdem eine kleine Ablage für Spacer, Distanzringe und Unterlegscheiben bereit. Gerade bei 68- oder 73-mm-Tretlagergehäusen ist die Reihenfolge später entscheidend, und ein Foto vor dem Start spart beim Zusammenbau Zeit. Mit dieser Vorbereitung ist der eigentliche Ausbau dann nur noch eine saubere Abfolge.
SRAM-Kurbel Schritt für Schritt demontieren
- Rad stabil aufstellen: Ich setze das Rad in den Montageständer und sorge dafür, dass die Antriebsseite gut erreichbar ist. Falls ein Crank Boot montiert ist, ziehe ich ihn zuerst ab.
- Kurbelschraube lösen: Mit dem 8-mm-Inbus löse ich die Kurbelschraube kontrolliert. Ich arbeite dabei nicht ruckartig, damit der Bit sauber im Kopf bleibt und nichts ausnudelt.
- Vorspannung freigeben: Bei DUB löse ich den 2-mm-Vorspannungseinsteller so weit, dass er frei drehen kann. Ich gehe dabei nicht übertrieben weit, weil ein unnötig großer Spalt nur zeigt, dass man zu viel gelöst hat.
- Antriebsseite abziehen: Danach nehme ich den rechten Kurbelarm ab. Wenn er noch fest sitzt, hilft kein Hebeln am Lack, sondern nur der nächste, kontrollierte Schritt.
- Achse sanft lösen: Sitzt die Spindel noch im Lager, klopfe ich mit einem Gummihammer oder Kunststoffhammer ganz leicht von der Antriebsseite auf die Achse. Das ist kein Freibrief zum Hämmern, sondern ein kurzer Impuls, bis sich die Baugruppe bewegt.
- Restliche Kurbel herausnehmen: Wenn die Achse frei ist, ziehe ich den verbleibenden Kurbelarm samt Spindel heraus. Dabei halte ich Distanzringe, Wave Washer und Dichtteile direkt sortiert beiseite.
- Teile sauber ablegen: Alles, was zwischen Kurbel und Rahmen sitzt, lege ich in der exakten Reihenfolge ab. Genau diese Kleinteile entscheiden später über Spiel, Laufkultur und Kettenlinie.
Wenn sich die Kurbel auch nach den ersten leichten Schlägen kaum bewegt, stoppe ich sofort. Dann sitzt meist noch die Vorspannung, oder das Innenlager ist bereits so verschlissen, dass der Ausbau mehr Kraft bekommt, als ihm guttut. Der Unterschied zu anderen Varianten liegt vor allem im Lager- und Vorspannungsaufbau.
Warum sich DUB, GXP und ältere Systeme unterschiedlich lösen
Am meisten verwechselt werden DUB und 24-mm- oder GXP-basierte Kurbeln. Für den Ausbau ist der Unterschied klein, aber spürbar: Bei DUB muss der Vorspannungseinsteller wirklich freigegeben werden, sonst bleibt die Achse unter Spannung im Lager. Bei vielen 24-mm- oder GXP-Lösungen fehlt dieser separate Schritt oder er spielt eine deutlich kleinere Rolle, dafür kann die Achse fester im Lager sitzen.
- DUB: Der Ausbau ist sauber, wenn die 8-mm-Kurbelschraube und der Vorspannungseinsteller korrekt gelöst wurden.
- GXP / 24 mm: Die Kurbel kommt meist ähnlich heraus, aber das Lagergefühl entscheidet oft darüber, ob sie leicht oder zäh wirkt.
- BB30 / PF30: Hier ziehe ich meist die Kurbel aus dem Lager, prüfe aber danach separat, ob die Presssitze oder Lager selbst Aufmerksamkeit brauchen.
- Ältere SRAM- und Truvativ-Kurbeln: Wenn eine Kurbelabzieher-Aufnahme vorhanden ist, arbeite ich mit dem passenden Abzieher und lasse den Hammer weg.
Wichtig ist mir die Trennung zwischen Kurbel ausbauen und Innenlager warten. Das sind zwei verschiedene Aufgaben. Wenn das Lager rau läuft, knackt oder Spiel hat, reicht ein sauber ausgebauter Kurbelarm allein nicht aus. Genau an diesen Stellen entstehen die meisten Fehler, wenn man zu schnell arbeitet.
Typische Fehler, die teure Teile beschädigen
- Den Bit nicht vollständig ansetzen: Ein schräg angesetzter 8-mm-Inbus rundet den Kopf schneller ab, als man denkt.
- Den Vorspannungseinsteller ignorieren: Wer DUB ohne gelöste Vorspannung zieht, kämpft gegen das Lager statt gegen die eigentliche Befestigung.
- Mit Metall auf Metall schlagen: Ein direkter Treffer auf die Achse kann Lagerdichtungen und Lagerbahnen beschädigen.
- Spacer und Unterlegscheiben mischen: Schon kleine Reihenfolgefehler verändern Kettenlinie und Spielgefühl.
- Ohne Fett wieder montieren: Trockene Kontaktflächen führen später oft zu Knacken oder festgehenden Verbindungen.
- Den Einsteller zu stark anziehen: Zu viel Vorspannung drückt auf die Lager und nimmt der Kurbel die Leichtgängigkeit.
Wenn ich beim Ausbau schon deutlich raues Drehen spüre, behandle ich die Kurbel nicht mehr als reines Demontage-Thema. Dann ist meistens das Innenlager mit im Spiel, und genau dort lohnt sich der Blick auf Zustand, Dichtungen und Laufgefühl. Erst wenn diese Punkte klar sind, macht die Montage später wirklich Sinn.
Was ich nach dem Ausbau direkt kontrolliere
- Ich prüfe die Achse auf Kerben, Grat und ungewöhnlichen Abrieb.
- Ich drehe die Lager von Hand und achte auf raues Gefühl oder Rastpunkte.
- Ich kontrolliere Dichtungen, Staubkappen und den Zustand des Vorspannungseinstellers.
- Ich dokumentiere die Reihenfolge von Spacer, Distanzringen und eventuellen Wellen- oder Unterlegscheiben.
Beim Wiedereinbau arbeite ich mit frischem Fett auf den Kontaktflächen, setze die Teile genau in der zuvor dokumentierten Reihenfolge ein und ziehe die Kurbelschraube mit dem passenden Drehmoment an. Für viele SRAM-DUB-Kurbeln nennt SRAM 54 N·m für die Kurbelschraube; den Vorspannungseinsteller schließe ich nur so weit, dass kein Spiel bleibt und die Lager trotzdem leicht laufen. Genau diese Feinheit entscheidet am Ende darüber, ob die Kurbel ruhig und dauerhaft sauber arbeitet oder nach kurzer Zeit wieder knackt.
